Rama nośna dwucylindrowej sikawki przenośnej
Rama nośna to jeden z najbardziej charakterystycznych, a jednocześnie niedocenianych elementów dwucylindrowej sikawki ręcznej z okresu dwudziestolecia międzywojennego. Stanowi podstawowy element konstrukcyjny sikawki. To na niej osadzony jest zespół pompy wraz z mechanizmem napędowym, a podczas pracy urządzenia przenosi ona znaczne obciążenia powstające w wyniku ruchu dźwigni i tłoków. Z tego względu projektowano ją z myślą o dużej wytrzymałości oraz wieloletniej eksploatacji.
W przykładowej sikawce przenośnej z okresu międzywojennego rama wykonana jest z giętych stalowych płaskowników, tworzących dwie symetryczne, łukowato wyprofilowane podpory połączone z drewnianym pomostem. Konstrukcja ta stanowi główny szkielet całego urządzenia i zapewnia stabilne zamocowanie zespołu pompowego oraz mechanizmu napędowego. W górnej części ramy znajduje się jarzmo z osią przegubową, do której przymocowane są długie stalowe dźwignie napędowe.
PRZEJDŹ DO INNYCH ARTYKUŁÓW
Ich końce zakończone są tulejowymi uchwytami przeznaczonymi do osadzenia drewnianych rękojeści (drążków). To właśnie za ich pomocą strażacy wykonywali naprzemienne ruchy, wprawiając w pracę mechanizm tłokowy pompy. Dolne końce ramy zakończone są masywnymi stopami montażowymi, przykręconymi śrubami do drewnianego pomostu. Takie rozwiązanie zapewniało odpowiednią sztywność całej konstrukcji oraz skuteczne przenoszenie sił powstających podczas intensywnej pracy sikawki. Elementy ramy wykonywano z giętych na gorąco stalowych płaskowników, natomiast poszczególne części łączono za pomocą nitów, sworzni i śrub. Na uwagę zasługuje również charakterystyczny sposób poprowadzenia dźwigni ponad zespołem pompowym. Łukowato wygięte wsporniki zapewniają odpowiedni prześwit nad cylindrami i powietrznikiem, umożliwiając swobodną pracę mechanizmu oraz wygodną obsługę urządzenia przez strażaków stojących po obu jego stronach. Rama nośna pełniła zatem nie tylko funkcję konstrukcyjną, ale również mechaniczną. Odpowiadała za przenoszenie sił z dźwigni napędowych na mechanizm korbowo-tłokowy, zapewniając stabilność i prawidłową pracę całego urządzenia. Dziś jej budowa ma również znaczenie badawcze – charakterystyczne rozwiązania konstrukcyjne, sposób wykonania jarzm, rozmieszczenie nitów czy detale mocowania dźwigni mogą stanowić cenne cechy identyfikacyjne, pomocne przy określaniu producenta lub datowaniu zabytkowej sikawki ręcznej.

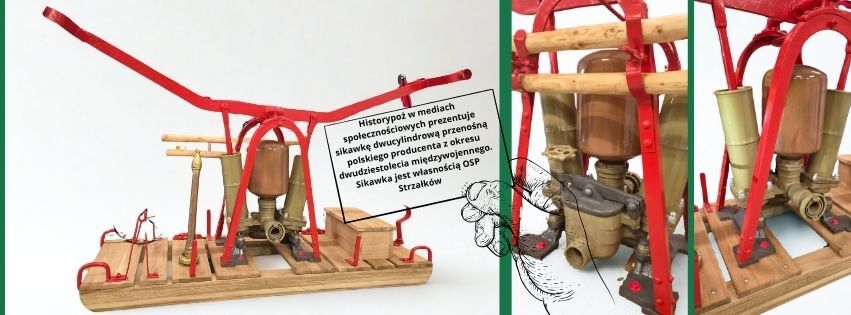

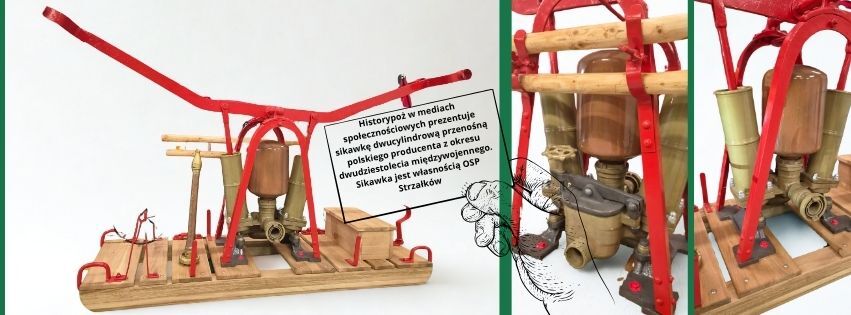

Prezentowane zdjęcia dotyczą sikawki przenośnej OSP Strzałków.
